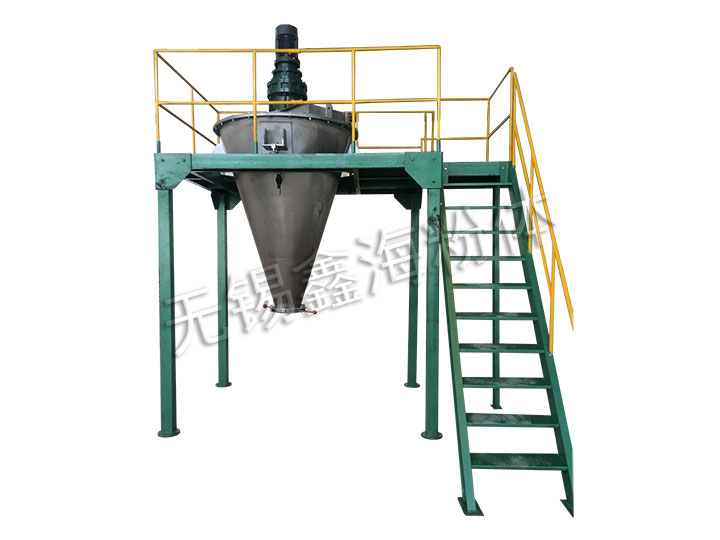

單錐雙螺旋混合機
 |
 |
概述

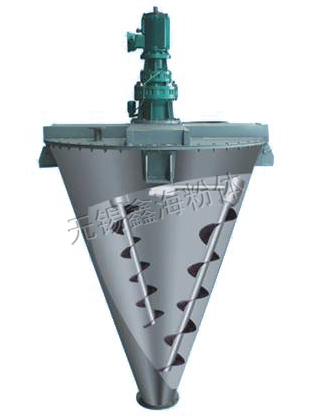

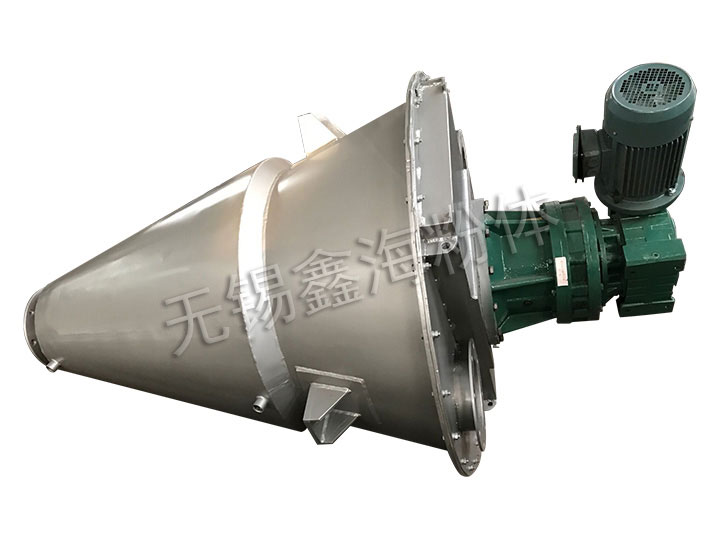

單錐雙螺旋混合機是一種新型高效、高精度的混合設備。該機采用一套電機及擺線針輪減速機組成公轉和自轉，利用長短攪拌螺桿回轉運動和兩螺桿自轉運動相結合的原理，使比重配比懸殊的物料達到合適的混合度，混合時間短，效果好。
產品特點
1、 結構合理，操作方便、運行安全可靠，螺旋軸無底部軸承，清除了因底部軸承的漏粉而引起的故障。
2、 混合速度快，混合質量均勻。本機雙螺旋為非對稱排列，一大一小擴大攪拌范圍，因而對比重懸殊，混合配比特殊的混料混合適合?；旌蠒r間短，混合均勻度高，出料干凈。
3、 節能效果明顯，本機與滾筒式混合機相比能耗其之一左右。
4、 混合過程溫和，物料不會產生壓饋、磨損、過熱現象。
5、 混合后的制劑穩定，不發生分層及離析現象。
6、 密封無塵，操作簡單，維修方便。使用壽命長，還可根據用戶要求，將錐體制成壓力容器進行加壓可真空操作。
工作原理

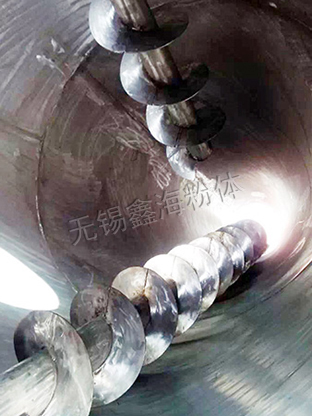

由于雙螺旋的公轉而使粉體沿著錐體壁作圓周運動。螺旋葉片的自轉，使粉體向錐體中央排放作徑向運動。粉體自錐體向上升流及螺旋外圓周表面上排出，即螺旋軸方向混合。螺旋在混合機內公轉，自轉的組合，造成了粉體的四種流動形式，也就是對流，剪切，擴散，滲合的復合運動。因此粉體物料在這種混合機內能迅速達到均勻的混合。
運動形式
1、螺旋沿壁公轉，使物料沿錐壁作圓周運動；
2、螺旋自轉使物料自錐底沿螺旋上升；
3、螺旋的公、自轉復合運動使一部分物料被吸收到螺旋圓柱面內同時受螺旋自轉的離心力作用使螺旋圓柱面內的一部分物料向椎體徑向排放；
4、上升的物料受自身重力作用下降。四種運動在混合機內產生對流、剪切、擴散，從而達到快速均勻混合的目的。
適用范圍
廣泛適用于制藥、食品、化工、農藥、飼料、石油、冶金礦山、化肥、涂料、顏料、染料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、建材等各個行業的各種粉體的混合。
單錐雙螺旋混合機對混合物料適應性廣，粉料、顆粒狀物料、漿料或粘稠體的混合、攪拌、可配備噴液噴淋系統，可按用戶要求設計成真空狀態、帶壓狀態、加熱或冷卻等工藝條件，滿足各種工藝狀況下物料的混合、攪拌。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗料、細料和超細粒，纖維或片狀的混合也有良好的適應性。
單錐雙螺旋混合機是一種新型高效、高精度的混合設備。該機采用一套電機及擺線針輪減速機組成公轉和自轉，利用長短攪拌螺桿回轉運動和兩螺桿自轉運動相結合的原理，使比重配比懸殊的物料達到合適的混合度，混合時間短，效果好。
產品特點
1、 結構合理，操作方便、運行安全可靠，螺旋軸無底部軸承，清除了因底部軸承的漏粉而引起的故障。
2、 混合速度快，混合質量均勻。本機雙螺旋為非對稱排列，一大一小擴大攪拌范圍，因而對比重懸殊，混合配比特殊的混料混合適合?；旌蠒r間短，混合均勻度高，出料干凈。
3、 節能效果明顯，本機與滾筒式混合機相比能耗其之一左右。
4、 混合過程溫和，物料不會產生壓饋、磨損、過熱現象。
5、 混合后的制劑穩定，不發生分層及離析現象。
6、 密封無塵，操作簡單，維修方便。使用壽命長，還可根據用戶要求，將錐體制成壓力容器進行加壓可真空操作。
工作原理
由于雙螺旋的公轉而使粉體沿著錐體壁作圓周運動。螺旋葉片的自轉，使粉體向錐體中央排放作徑向運動。粉體自錐體向上升流及螺旋外圓周表面上排出，即螺旋軸方向混合。螺旋在混合機內公轉，自轉的組合，造成了粉體的四種流動形式，也就是對流，剪切，擴散，滲合的復合運動。因此粉體物料在這種混合機內能迅速達到均勻的混合。
運動形式
1、螺旋沿壁公轉，使物料沿錐壁作圓周運動；
2、螺旋自轉使物料自錐底沿螺旋上升；
3、螺旋的公、自轉復合運動使一部分物料被吸收到螺旋圓柱面內同時受螺旋自轉的離心力作用使螺旋圓柱面內的一部分物料向椎體徑向排放；
4、上升的物料受自身重力作用下降。四種運動在混合機內產生對流、剪切、擴散，從而達到快速均勻混合的目的。
適用范圍
廣泛適用于制藥、食品、化工、農藥、飼料、石油、冶金礦山、化肥、涂料、顏料、染料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、建材等各個行業的各種粉體的混合。
單錐雙螺旋混合機對混合物料適應性廣，粉料、顆粒狀物料、漿料或粘稠體的混合、攪拌、可配備噴液噴淋系統，可按用戶要求設計成真空狀態、帶壓狀態、加熱或冷卻等工藝條件，滿足各種工藝狀況下物料的混合、攪拌。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗料、細料和超細粒，纖維或片狀的混合也有良好的適應性。
技術參數
| 型號DSL/DDL | 200 | 300 | 500 | 1000 | 1500 | 2000 | 3000 | 6000 | 10000 |
| 總容積（m3） | 0.2 | 0.3 | 0.5 | 1 | 1.5 | 2 | 3 | 6 | 10 |
| 生產量（t/h） | 0.2-0.8 | 0.3-1 | 0.5-1.5 | 2-2.5 | 2-4 | 2.5-5 | 4-7.5 | 7-15 | 12-20 |
| 自轉轉速（r/min） | 143 | 143 | 143 | 57 | 57 | 57 | 57 | 53 | 53 |
| 公轉轉速（r/min） | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 1.6 | 1.3 |
| 電機功率（kw） | 3 | 3 | 3.5 | 5.2 | 5.2 | 7 | 8.7 | 18 | 29.5 |
| 混合時間（min） | 6~10 | 6~10 | 6~15 | 8~18 | 8~20 | 10~25 | 10~25 | 10~27 | 10~30 |
|
外型尺寸 （長×寬×高） |
890×1620 | 940×1670 | 1142×2000 | 1610×2520 | 1636×2800 | 1970×3130 | 2210×3470 | 3050×5920 | 3050×5920 |
備注：技術參數方便客戶選型，為客戶提供參考，也可按客戶要求定制。
